cs -진폭편이변조(ask),주파수편이변조(fsk),위상편이변조(psk)

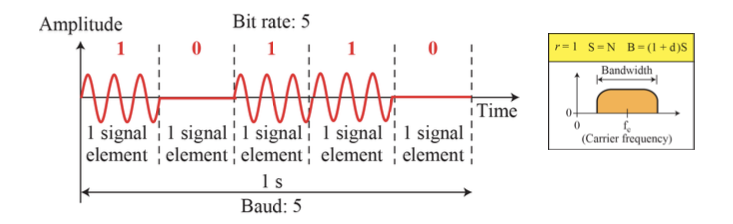

진폭 편이 변조 (Amplitude Shift Keying, ASK)는 디지털 통신에서 사용되는 변조 기법 중 하나입니다. 이 기법은 이진 데이터를 전송하기 위해 신호의 진폭을 변경하는 방식을 사용합니다.



작동 원리

ASK에서는 두 가지 진폭 수준 중 하나를 사용하여 각 이진 비트를 나타냅니다. 일반적으로 '1' 비트는 높은 진폭의 신호로, '0' 비트는 낮은 진폭의 신호로 나타냅니다. 때로는 '0' 비트를 나타내기 위해 신호를 완전히 끄기도 합니다.



예시
예를 들어, 이진 문자열 "1100"을 전송하려면 ASK는 다음과 같이 작동할 수 있습니다:

'1' 비트: 높은 진폭 신호
'1' 비트: 높은 진폭 신호
'0' 비트: 낮은 진폭 신호
'0' 비트: 낮은 진폭 신호



장점과 단점



장점:

구현이 간단하고 저렴합니다.
대역폭 효율이 좋습니다.



단점:

잡음에 민감하며, 신호의 진폭이 변할 경우 오류가 발생하기 쉽습니다.



사용 사례
ASK는 가장 간단한 디지털 변조 기법 중 하나로, RFID 태그, 광통신, 무선 데이터 통신 등 다양한 분야에서 사용됩니다.

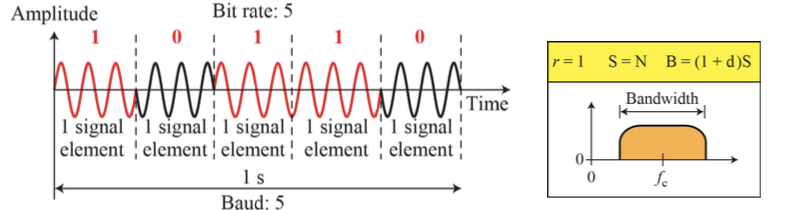

주파수 편이 변조 (Frequency Shift Keying, FSK)는 디지털 통신에서 사용되는 또 다른 변조 기법입니다. ASK와 마찬가지로 이진 데이터를 전송하는 데 사용되지만, FSK는 신호의 주파수를 변경하여 데이터를 나타냅니다.



작동 원리



FSK에서는 두 가지 주파수 중 하나를 사용하여 각 이진 비트를 나타냅니다. 일반적으로 '1' 비트는 한 주파수로, '0' 비트는 다른 주파수로 나타냅니다.

​

장점과 단점



장점:

잡음에 대한 내성이 좋습니다.
다른 변조 기법에 비해 구현이 간단합니다.



단점:

대역폭 효율이 낮을 수 있습니다.



사용 사례
FSK는 컴퓨터 모뎀, 무선 LAN, RFID 태그 등 다양한 응용 분야에서 사용됩니다.







주파수는 신호가 얼마나 빨리 진동하는지를 나타내는 측정치로, 단위는 헤르츠(Hz)입니다. 주파수가 높으면 신호는 더 빨리 진동하고, 주파수가 낮으면 더 천천히 진동합니다.



낮은 주파수와 높은 주파수의 차이



진동 횟수: 높은 주파수는 단위 시간당 더 많은 진동을 가지므로, 신호의 파형은 더 밀집되어 있습니다. 반면, 낮은 주파수는 단위 시간당 더 적은 진동을 가지므로, 신호의 파형은 더 드문드문합니다.

에너지: 일반적으로 높은 주파수는 더 많은 에너지를 가질 수 있으며, 낮은 주파수는 더 적은 에너지를 가집니다.

전파 특성: 낮은 주파수는 더 긴 파장을 가지므로 장애물을 더 쉽게 통과할 수 있습니다. 높은 주파수는 더 짧은 파장을 가지므로, 더 높은 대역폭을 제공할 수 있지만 장애물에 의해 더 쉽게 차단될 수 있습니다.



FSK에서의 의미



FSK에서는 이러한 주파수의 차이를 이용하여 데이터를 인코딩합니다. '0'과 '1'을 나타내기 위해 두 개의 서로 다른 주파수를 사용하므로, 수신기는 이 두 주파수의 차이를 감지하여 원래의 이진 데이터를 재구성할 수 있습니다.

FSK는 이러한 주파수의 차이를 이용하여 간단하고 효과적인 방식으로 디지털 데이터를 전송할 수 있으며, 특히 무선 통신에서 널리 사용됩니다.





정리





ASK (진폭 변이 변조)

데이터 표현: '0'과 '1'을 신호의 진폭으로 표현합니다.
장점: 구현이 간단하고 대역폭 효율이 좋습니다.
단점: 잡음에 민감하며, 신호의 진폭이 변할 경우 오류가 발생하기 쉽습니다.
적용 분야: 광통신, RFID 등에서 사용됩니다.

FSK (주파수 편이 변조)

데이터 표현: '0'과 '1'을 서로 다른 두 주파수로 표현합니다.
장점: 잡음에 대한 내성이 좋으며, 신호의 진폭이 변해도 데이터 전송에 큰 영향을 미치지 않습니다.
단점: 대역폭 효율이 ASK보다 낮을 수 있습니다.
적용 분야: 무선 LAN, 컴퓨터 모뎀, RFID 등에서 사용됩니다.

의미

통신 환경에 따른 선택: ASK와 FSK 중 어떤 기법을 사용할지는 통신 환경, 대역폭 요구 사항, 잡음 수준 등에 따라 결정됩니다.
유연성: 다양한 변조 기법을 사용하면 특정 환경과 요구 사항에 맞게 통신 시스템을 최적화할 수 있습니다.
복합 변조: ASK와 FSK를 결합한 변조 기법도 있으며, 이를 통해 더 효율적인 데이터 전송이 가능합니다.


위상 변이 변조 (Phase Shift Keying, PSK)는 디지털 통신에서 사용되는 변조 기법 중 하나로, 신호의 위상을 변경하여 데이터를 인코딩합니다.



작동 원리



PSK에서는 신호의 위상을 변경하여 이진 데이터를 나타냅니다. 위상은 파동이 얼마나 이동했는지를 나타내는 각도로, 일반적으로 360도 주기를 가집니다.



종류

PSK에는 여러 가지 변형이 있으며, 가장 일반적인 것은 BPSK와 QPSK입니다.

BPSK (Binary Phase Shift Keying): 두 개의 위상을 사용하여 '0'과 '1'을 나타냅니다. 예를 들어, '0'은 0도 위상, '1'은 180도 위상으로 나타낼 수 있습니다.

QPSK (Quadrature Phase Shift Keying): 네 개의 위상을 사용하여 두 비트씩 인코딩합니다. 이로 인해 데이터 전송률이 더 높아집니다.



장점과 단점



장점:

대역폭 효율이 좋습니다.
잡음과 간섭에 대한 내성이 좋습니다.

단점:

구현이 복잡할 수 있으며, 정확한 위상 동기화가 필요합니다.



사용 사례



PSK는 무선 LAN, 위성 통신, DSL 인터넷 연결 등 다양한 고속 디지털 통신 시스템에서 사용됩니다.







위상(Phase)은 파동이 얼마나 이동했는지를 나타내는 측정치로, 파동의 특정 지점이 주기 내에서 어디에 위치하는지를 설명합니다. 위상은 각도로 표현되며, 일반적으로 0도에서 360도 사이의 값으로 나타납니다.

위상의 의미
위상 각: 위상은 파동의 특정 지점이 주기 내에서 어디에 있는지를 나타내는 각도입니다. 예를 들어, 0도 위상은 파동의 시작점을, 180도 위상은 파동의 절반 지점을 나타냅니다.

위상 차이: 두 파동 사이의 위상 차이는 두 파동이 얼마나 서로 밀린 상태인지를 나타냅니다. 위상 차이가 0도면 두 파동은 완벽하게 일치하며, 위상 차이가 180도면 두 파동은 완벽하게 반대입니다.

위상 변화: 위상 변화는 파동의 형태가 어떻게 변하는지를 나타냅니다. 위상 변화는 시간에 따라 일어날 수도 있고, 공간에 따라 일어날 수도 있습니다.

PSK에서의 위상
위상 변이 변조 (PSK)에서는 위상의 개념을 사용하여 디지털 데이터를 인코딩합니다. 데이터 비트에 따라 신호의 위상을 변경함으로써, 수신기는 위상의 변화를 감지하고 원래의 데이터를 재구성할 수 있습니다.

예를 들어, BPSK에서는 '0'을 나타내기 위해 0도 위상을 사용하고, '1'을 나타내기 위해 180도 위상을 사용할 수 있습니다. 이렇게 하면 각 비트마다 신호의 위상이 변경되며, 이 변화를 통해 데이터가 전송됩니다.

위상은 파동의 기본 특성 중 하나로, PSK와 같은 변조 기법을 이해하는 데 중요한 역할을 합니다.
